[tuto] DIY Lost Alarm (Drone Keeper Style)

Message non lu par vinadre »

Hello

Voici l’embauche d'un petit projet pour faire soit même un Drone Keeper pour ça il vous faut :

Un arduino 328 en 5v ou 3v :
http://www.banggood.com/Wholesale-New-V ... 68534.html

Un gyroscope (compatible 5v) :
http://www.banggood.com/6DOF-MPU-6050-3 ... 80862.html

Un buzzer :
http://www.banggood.com/DC-1-30V-2-Pins ... 78657.html

Une lipo 1s, peu importe le modèle

Un convertisseur TTL RS232 sinon un arduino en usb

Source :
http://playground.arduino.cc/Main/MPU-6050

Schéma :

Donc on a notre GY-521
VCC -> VCC
GND -> GND
SCL -> A5
SDA -> A4
INT -> 2

Notre Buzzer :
+ -> pin 13
- -> GND

Pour finir on installe le soft Arduino:
https://www.arduino.cc/en/Main/Software

On connecte notre TTL RS232 à l'arduino comme pour un UART d'un contrôleur de vol (on croise RX/TX)
Une fois connecté au PC le Port COM apparait , on le renseigne dans le soft Arduino
- le bon modèle : "Arduino mini"
- Processeur ATmega328
- le bon port com

Pour injecter le code il faut la bibliothèque "MPU-6050 Accelerometer + Gyro" et le code :
https://mega.nz/#!6ZQASBDB!Y83cdJ_i4ZvC ... TLfSI5Aegg

Code : Tout sélectionner

void buzz(int targetPin, long frequency, long length) {
  long delayValue = 1000000/frequency/2;
  long numCycles = frequency * length/ 1000;
  for (long i=0; i < numCycles; i++)
  {
    digitalWrite(targetPin,HIGH);
    delayMicroseconds(delayValue);
    digitalWrite(targetPin,LOW);
    delayMicroseconds(delayValue);
  }
}

    void setup()
    {
      int error;
      uint8_t c;


      Serial.begin(9600);
      Serial.println(F("InvenSense MPU-6050"));
      Serial.println(F("June 2012"));

      // Initialize the 'Wire' class for the I2C-bus.
      Wire.begin();


      // default at power-up:
      //    Gyro at 250 degrees second
      //    Acceleration at 2g
      //    Clock source at internal 8MHz
      //    The device is in sleep mode.
      //

      error = MPU6050_read (MPU6050_WHO_AM_I, &c, 1);
      Serial.print(F("WHO_AM_I : "));
      Serial.print(c,HEX);
      Serial.print(F(", error = "));
      Serial.println(error,DEC);

      // According to the datasheet, the 'sleep' bit
      // should read a '1'.
      // That bit has to be cleared, since the sensor
      // is in sleep mode at power-up.
      error = MPU6050_read (MPU6050_PWR_MGMT_1, &c, 1);
      Serial.print(F("PWR_MGMT_1 : "));
      Serial.print(c,HEX);
      Serial.print(F(", error = "));
      Serial.println(error,DEC);


      // Clear the 'sleep' bit to start the sensor.
      MPU6050_write_reg (MPU6050_PWR_MGMT_1, 0);
    }

    int mouvement=0;
    int old_accel_x=0;
    int old_accel_y=0;
    int old_accel_z=0;
    int counttime=0;

    void loop()
    {
      int error;
      double dT;
      accel_t_gyro_union accel_t_gyro;


      Serial.println(F(""));
      Serial.println(F("MPU-6050"));

      // Read the raw values.
      // Read 14 bytes at once,
      // containing acceleration, temperature and gyro.
      // With the default settings of the MPU-6050,
      // there is no filter enabled, and the values
      // are not very stable.
      error = MPU6050_read (MPU6050_ACCEL_XOUT_H, (uint8_t *) &accel_t_gyro, sizeof(accel_t_gyro));
      Serial.print(F("Read accel, temp and gyro, error = "));
      Serial.println(error,DEC);


      // Swap all high and low bytes.
      // After this, the registers values are swapped,
      // so the structure name like x_accel_l does no
      // longer contain the lower byte.
      uint8_t swap;
      #define SWAP(x,y) swap = x; x = y; y = swap

      SWAP (accel_t_gyro.reg.x_accel_h, accel_t_gyro.reg.x_accel_l);
      SWAP (accel_t_gyro.reg.y_accel_h, accel_t_gyro.reg.y_accel_l);
      SWAP (accel_t_gyro.reg.z_accel_h, accel_t_gyro.reg.z_accel_l);
      SWAP (accel_t_gyro.reg.t_h, accel_t_gyro.reg.t_l);
      SWAP (accel_t_gyro.reg.x_gyro_h, accel_t_gyro.reg.x_gyro_l);
      SWAP (accel_t_gyro.reg.y_gyro_h, accel_t_gyro.reg.y_gyro_l);
      SWAP (accel_t_gyro.reg.z_gyro_h, accel_t_gyro.reg.z_gyro_l);



      // Print the raw acceleration values
     /*
      Serial.print(F("accel x,y,z: "));
      Serial.print(accel_t_gyro.value.x_accel, DEC);
      Serial.print(F(", "));
      Serial.print(accel_t_gyro.value.y_accel, DEC);
      Serial.print(F(", "));
      Serial.print(accel_t_gyro.value.z_accel, DEC);
      Serial.println(F(""));
     */

      //init diff 0
     if(old_accel_x != 0)
     {
      //test change
      int differencex = abs(old_accel_x - accel_t_gyro.value.x_accel);
      int differencey = abs(old_accel_y - accel_t_gyro.value.y_accel);
      int differencez = abs(old_accel_z - accel_t_gyro.value.z_accel);

      if(differencex > 1000 || differencey > 1000 || differencez > 1000)
      mouvement=1;
      else
      mouvement=0;
     }


    old_accel_x=accel_t_gyro.value.x_accel;
    old_accel_y=accel_t_gyro.value.y_accel;
    old_accel_z=accel_t_gyro.value.z_accel;

      // The temperature sensor is -40 to +85 degrees Celsius.
      // It is a signed integer.
      // According to the datasheet:
      //   340 per degrees Celsius, -512 at 35 degrees.
      // At 0 degrees: -512 - (340 * 35) = -12412

     /*
      Serial.print(F("temperature: "));
      dT = ( (double) accel_t_gyro.value.temperature + 12412.0) / 340.0;
      Serial.print(dT, 3);
      Serial.print(F(" degrees Celsius"));
      Serial.println(F(""));
     */

      // Print the raw gyro values.
     /*
      Serial.print(F("gyro x,y,z : "));
      Serial.print(accel_t_gyro.value.x_gyro, DEC);
      Serial.print(F(", "));
      Serial.print(accel_t_gyro.value.y_gyro, DEC);
      Serial.print(F(", "));
      Serial.print(accel_t_gyro.value.z_gyro, DEC);
      Serial.print(F(", "));
      Serial.println(F(""));
     */

      if(mouvement == 0)
      {
        if(counttime >3)
        {
        buzz(13, 500, 500); // buzz sur pin 4 à 2500Hz
         delay(500);
        buzz(13, 800, 500); // buzz sur pin 4 à 2500Hz
           delay(500);
        buzz(13, 1000, 500); // buzz sur pin 4 à 2500Hz
          delay(500);
        buzz(13, 1300, 500); // buzz sur pin 4 à 2500Hz
         delay(500);
        buzz(13, 1800, 500); // buzz sur pin 4 à 2500Hz
         delay(500);
        buzz(13, 2000, 500); // buzz sur pin 4 à 2500Hz
          delay(500);
        buzz(13, 2500, 500); // buzz sur pin 4 à 2500Hz


        }
      }

      counttime++;

      delay(1000);

    }

Je suis parti de l'exemple du site arduino et j'ai rajouté un test toutes les secondes qui va comparer les dernières valeurs de X , Y et Z
Si on bouge plus ça sonne.
J'ai mis plusieurs fréquences sur le buzzer pour chercher celle qui s’entend le plus loin.



Prochaine étape miniaturiser tout ça.
Modifié en dernier par vinadre le 26 sept. 2016, 09:20, modifié 1 fois.
DJI F550 / Armadillo / evo X /QCarbon 130 / Tiny Whoop
Avatar du membre
Foxxy
Administrateur du site
Administrateur du site
Messages : 4819
Enregistré le : 07 déc. 2013, 21:54
Localisation : Cavaillon (84) Pays du vent
Contact :

Re: [tuto] DIY Lost Alarm (Drone Keeper Style)

Message non lu par Foxxy »

Merci beaucoup :mrgreen:
Voilà un bricolo comme je les aime. Je m'abonne :super:
L'expérience de chacun, c'est le trésor de tous


Avatar du membre
Lyssorus
Administrateur du site
Administrateur du site
Messages : 7121
Enregistré le : 02 déc. 2015, 18:02
Localisation : Troyes/ Aube
Contact :

Re: [tuto] DIY Lost Alarm (Drone Keeper Style)

Message non lu par Lyssorus »

Normalement, plus c'est aigu plus ça s'entend loin. Le revers de la médaille, c'est que plus c'est aigu, moins ça passe à travers les obstacles :/

En tout cas, c'est un bon bricolage :)

Un peu de gaine thermo tout le tour est c'est parti :p
Avatar du membre
sokh
Condor
Condor
Messages : 782
Enregistré le : 18 juin 2015, 03:49

Re: [tuto] DIY Lost Alarm (Drone Keeper Style)

Message non lu par sokh »

:super: cool ce post je vais tester ca va être l'occaz de me lancer dans arduino.

quand tu dis "Un convertisseur TTL RS232 sinon un arduino en usb" l'arduino en usb c'est un ftdi c'est ca?

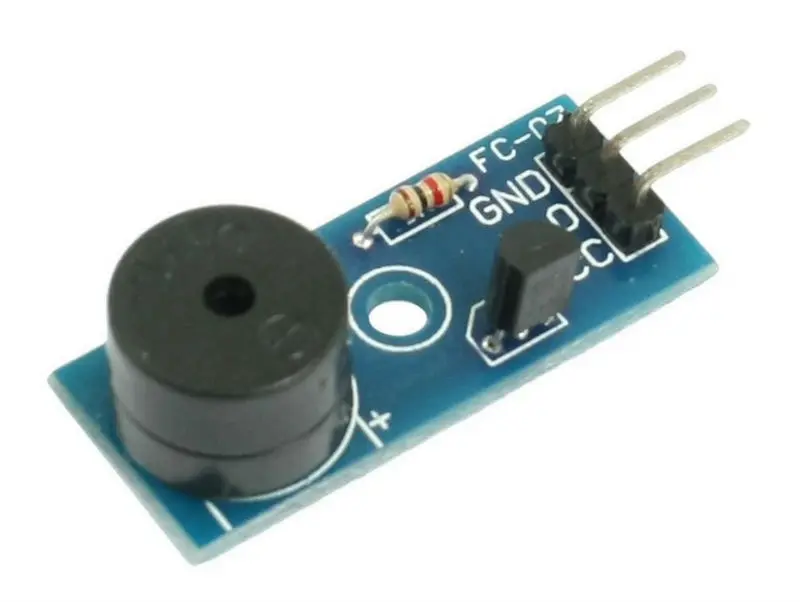

j'ai un buzzer actif tu crois que ca peut faire l'affaire ou il faut absolument un buzzer passif?
Avatar du membre
vita51
Vautour
Vautour
Messages : 1036
Enregistré le : 01 mai 2016, 12:30
Localisation : tours sur marne

Re: [tuto] DIY Lost Alarm (Drone Keeper Style)

Message non lu par vita51 »

L'arduino que de bon souvenir
Il y a quelque temps j'avais programmer un complet avec écran tactile pour gérer tous mon aquarium marin (pompe doseuses,éclairage led dimmable,on/off pour toute les prises 230v,phmètre,température)après presque 1ans de programmation tous fonctionnait parfaitement et surtout très fiable
Mais l'affichage ramait un peut avec un tactile de 3,2" alors j'ai abondonner l'arduino par l'arduino due avec proc cortex arm 50x plus rapide :mrgreen:
Toujours plus gros qu'il disait l'autre :lol:
Rival ultimate, emax rsII 2207-2550kv kiss iflight, esc raptor, dji fpv
Rival : brotherhobby r6 2207-1750kv-pdb wolf-kiss v2-esc kiss 32A-dji fpv
Rival 3" 6s
evo x v2
radio nirvana crossfire micro
Avatar du membre
vinadre
Condor
Condor
Messages : 675
Enregistré le : 09 mars 2016, 23:07
Localisation : 91

Re: [tuto] DIY Lost Alarm (Drone Keeper Style)

Message non lu par vinadre »

sokh a écrit ::super: cool ce post je vais tester ca va être l'occaz de me lancer dans arduino.

quand tu dis "Un convertisseur TTL RS232 sinon un arduino en usb" l'arduino en usb c'est un ftdi c'est ca?

j'ai un buzzer actif tu crois que ca peut faire l'affaire ou il faut absolument un buzzer passif?
En fait des arduino , il y en a avec des ports USB intégré mais ca rajoute du poid et c'est plus gros.
Le lien que j'ai donné c'est la version simple et il faut un faut un adaptateur FTDI TTL RS232.

Le buzzer actif c'est juste qu'il va pas gérer les fréquences donc le bip sera le même tout le temps.

De toute façon le montage dans l'état ne convient pas car le buzzer n'a pas assez de puissance via l'arduino, il faut que je rajoute un petit transistor:

Dernier point vu que la lipo est en ~3v et le buzzer est en 5v, le rendu ne sera jamais bon, il faut trouver un buzzer en 3v et un régulateur 3v

J'ai trouvé plus petit que l'arduino classique:
http://electronut.in/attiny85-mma7660/

vita51 a écrit :L'arduino que de bon souvenir
Il y a quelque temps j'avais programmer un complet avec écran tactile pour gérer tous mon aquarium marin (pompe doseuses,éclairage led dimmable,on/off pour toute les prises 230v,phmètre,température)après presque 1ans de programmation tous fonctionnait parfaitement et surtout très fiable
Mais l'affichage ramait un peut avec un tactile de 3,2" alors j'ai abondonner l'arduino par l'arduino due avec proc cortex arm 50x plus rapide :mrgreen:
Toujours plus gros qu'il disait l'autre :lol:
Dans ton cas le raspberry pi ca serai plus adapté non ?
DJI F550 / Armadillo / evo X /QCarbon 130 / Tiny Whoop
Avatar du membre
vita51
Vautour
Vautour
Messages : 1036
Enregistré le : 01 mai 2016, 12:30
Localisation : tours sur marne

Re: [tuto] DIY Lost Alarm (Drone Keeper Style)

Message non lu par vita51 »

Non le raspberry pi il existe pas de sonde redox et de plus les driver dimmable led demande un pwm de 0-5v pour fonctionner
Donc je suis passer a l'arduinodue qui au final va très bien même si il manque quelque librairie que j'ai du faire

Le seul arduino qui tourne chez moi encore ces un arduino uno et module gsm
Quand j'ai une coupure de courant chez moi je reçois un sms
Ça ma déjà sauver mes coraux et poissons plusieurs fois

J'ai jamais penser en faire un drone keeper mais sur mes quadri j'ai jamais assez de place alors faire plus petit que l'officiel me parait compliquer donc je suis aller au plus facile, acheter l'officiel :mrgreen:

En tous cas bravo j'aime lire des bidouilles comme ça :super:
Rival ultimate, emax rsII 2207-2550kv kiss iflight, esc raptor, dji fpv
Rival : brotherhobby r6 2207-1750kv-pdb wolf-kiss v2-esc kiss 32A-dji fpv
Rival 3" 6s
evo x v2
radio nirvana crossfire micro
Avatar du membre
Dehas
Administrateur du site
Administrateur du site
Messages : 247
Enregistré le : 19 nov. 2013, 07:12

Re: [tuto] DIY Lost Alarm (Drone Keeper Style)

Message non lu par Dehas »

Coucou
Il ne manque rien dans ton sketch ?? les "include" !!
J'ai bien mis la librairie MPU6050, mais j'ai une erreur a la compilation !!
Merci
Avatar du membre
vinadre
Condor
Condor
Messages : 675
Enregistré le : 09 mars 2016, 23:07
Localisation : 91

Re: [tuto] DIY Lost Alarm (Drone Keeper Style)

Message non lu par vinadre »

salut
La partie manquante est là : http://playground.arduino.cc/Main/MPU-6050#sketch

Si tu n'y arrive pas j'ai mise à jour le premier poste avec le code prêt à l'emploi en lien "mega"

J'ai reçu mon attiny85 donc je vais faire une v2 en plus petit, j'ai eu le temps de tester avec un transistor on entend mieux le buzzer déjà.
DJI F550 / Armadillo / evo X /QCarbon 130 / Tiny Whoop
Avatar du membre
Dehas
Administrateur du site
Administrateur du site
Messages : 247
Enregistré le : 19 nov. 2013, 07:12

Re: [tuto] DIY Lost Alarm (Drone Keeper Style)

Message non lu par Dehas »

Nickel, me reste plus qu'a trouver un buzzer :super:
